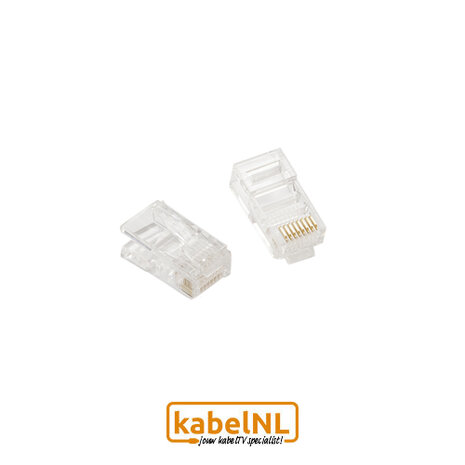

Technetix RJ45 Cat 5/6 connector

Techentix RJ45 Cat 5/6 connector 10 stuks

RJ45 connector uit de CAT 5/6 RJ 45 serie van Technetix is geschikt voor cat5 en cat6 netwerkkabels. Cat6 heeft stabiele snelheden tot 1.000 Mbit/s, een doorvoersnelheid van 250MHZ en is geschikt voor Gigabit netwerken.


Eigenschappen

• RJ45 connector
• Cat 5/6
• Per 10 geleverd

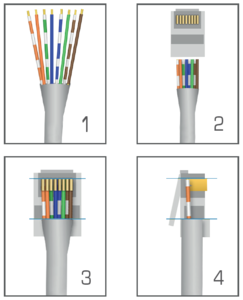

Montage-instructies RJ45 aansluiten

1. Strip de mantel van de netwerkkabel op ca 5 cm. Verwijder de mantel en draai de aderparen (de kleine gekleurde kabels) uit elkaar. Knip het plastic, daar waar de aderparen omheen gedraaid waren weg met een kniptang.

2. Leg de aderparen klaar in de volgende volgorde van links naar rechts:
    - oranje/wit
    - oranje
    - groen/wit
    - blauw
    - blauw/wit
    - groen
    - bruin/wit
    - bruin

3. Knip de aderparen recht af en zorg dat de lengte van de losse aderparen een lengte van 2 cm hebben.

4. Houd de RJ 45 connector vast met het clipje aan de onderzijde. Steek de aderparen in de bovenstaande volgorde in de RJ 45 connector, zorg er daarbij voor dat de aderparen niet gedraaid raken.

5. Zet de RJ 45 connector vast op de netwerkkabel door middel van de krimptang.
